投稿指南
一、稿件要求: 1、稿件内容应该是与某一计算机类具体产品紧密相关的新闻评论、购买体验、性能详析等文章。要求稿件论点中立,论述详实,能够对读者的购买起到指导作用。文章体裁不限,字数不限。 2、稿件建议采用纯文本格式(*.txt)。如果是文本文件,请注明插图位置。插图应清晰可辨,可保存为*.jpg、*.gif格式。如使用word等编辑的文本,建议不要将图片直接嵌在word文件中,而将插图另存,并注明插图位置。 3、如果用电子邮件投稿,最好压缩后发送。 4、请使用中文的标点符号。例如句号为。而不是.。 5、来稿请注明作者署名(真实姓名、笔名)、详细地址、邮编、联系电话、E-mail地址等,以便联系。 6、我们保留对稿件的增删权。 7、我们对有一稿多投、剽窃或抄袭行为者,将保留追究由此引起的法律、经济责任的权利。 二、投稿方式: 1、 请使用电子邮件方式投递稿件。 2、 编译的稿件,请注明出处并附带原文。 3、 请按稿件内容投递到相关编辑信箱 三、稿件著作权: 1、 投稿人保证其向我方所投之作品是其本人或与他人合作创作之成果,或对所投作品拥有合法的著作权,无第三人对其作品提出可成立之权利主张。 2、 投稿人保证向我方所投之稿件,尚未在任何媒体上发表。 3、 投稿人保证其作品不含有违反宪法、法律及损害社会公共利益之内容。 4、 投稿人向我方所投之作品不得同时向第三方投送,即不允许一稿多投。若投稿人有违反该款约定的行为,则我方有权不向投稿人支付报酬。但我方在收到投稿人所投作品10日内未作出采用通知的除外。 5、 投稿人授予我方享有作品专有使用权的方式包括但不限于:通过网络向公众传播、复制、摘编、表演、播放、展览、发行、摄制电影、电视、录像制品、录制录音制品、制作数字化制品、改编、翻译、注释、编辑,以及出版、许可其他媒体、网站及单位转载、摘编、播放、录制、翻译、注释、编辑、改编、摄制。 6、 投稿人委托我方声明,未经我方许可,任何网站、媒体、组织不得转载、摘编其作品。

《炬丰科技-半导体工艺》MOCVD生长同质外延GaN的

来源:辐射研究与辐射工艺学报 【在线投稿】 栏目:综合新闻 时间:2021-10-09
作者:网站采编
关键词:
摘要:书籍:《炬丰科技-半导体工艺》 文章:MOCVD生长同质外延GaN的形态和结构 编号:JFKJ-21-654 作者:炬丰科技 关键词:氮化镓;外延层;缺陷;透射电子显微镜法 摘要 在氮化镓基质的n极表

书籍:《炬丰科技-半导体工艺》

文章:MOCVD生长同质外延GaN的形态和结构

编号:JFKJ-21-654

作者:炬丰科技



关键词:氮化镓;外延层;缺陷;透射电子显微镜法


摘要

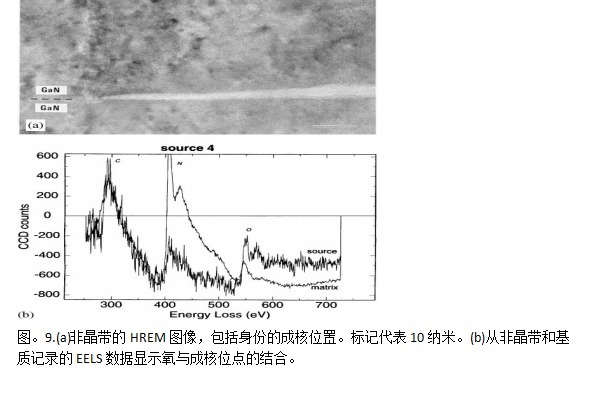

在氮化镓基质的n极表面发现MOCVD生长的氮化镓表现出明显的六角形锥体特征(典型的10--50毫升的大小取决于层的厚度)。锥体缺陷的演化主要由反演域的一个突发核心(通常为100nm大小)的生长速率决定。倒置域在含有非晶态材料的薄氧带(厚度的2-5nm)上成核,是用于在生长前制备基质的机械化学抛光技术的残余污染。除了金字塔形的山丘,顶部的山丘也形成。本文提出了这些特征与核心位错之间的联系,而核心位错构成了生长步骤的来源。通过对基底抛光程序的改进,可以有效地消除这些表面山丘。


介绍

尽管在过去的十年中,在生长形态上良好的异质外延氮化镓层方面取得了显著的进展,但这种材料仍然表现出非常高的各种缺陷的密度。特别是,位错、反转域(id)、纳米管和表面凹坑是晶体种植者继续关注。对于高功率光电和高温器件的应用,异质外延氮化镓目前的结构特性似乎具有一定的意义。研究表明,氮化镓外延层的位错确实具有非辐射和重组特性,这表明氮化镓的位错在光蚀刻过程中表现与砷化镓的行为相相似。也就是说,它们构成了光生成的载体的重组位点,是位错露头形成山丘而不是蚀刻坑的原因。与此同时,在异外延氮化镓层中常见的微纳米管可能成为电性能的`杀伤缺陷,正如SiCbasedp}n结器件所证明的那样。

实验步骤

本研究中用作外延衬底的氮化镓晶体是在C的温度下,由液态镓在高静水压氮(15}20 kbar)下生长的]。使用0.1 lm级金刚石膏机械抛光M0 0 0 1N定向板状晶体的两侧,而 N面根据参考文献的极性分配。随后按照参考文献中描述的程序在氢氧化钾水溶液中进行机械化学抛光。 采用金属有机化学气相沉积法在水平反应器中生长了未掺杂的氮化镓外延层。通过顺序机械抛光和常规氩离子研磨制备了平面透射电子显微镜样品,而聚焦离子束(FIB)技术用于通过选择的生长特征制备现场样品横截面箔。

实验结果

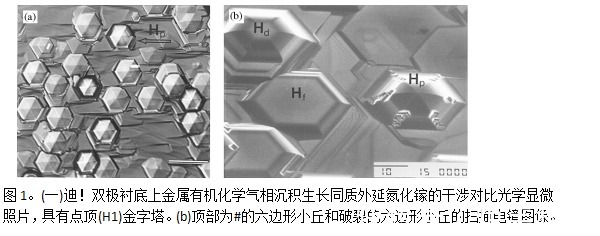

对同质外延氮化镓层的光学检查揭示了几乎覆盖整个衬底表面的大量生长小丘。图。1a . 生长1小时后,小丘六边形基部的大小在10-50 lm的范围内,密度在 cm~2的范围内.小丘在各层表面的分布通常是不均匀的,一些局部区域没有这些宏观生长特征。这一结果是基于对在名义上相同的生长条件下进行的十次单独生长试验的检查。

? ? 通过宏观观察到的小丘的透射电镜切片未能揭示任何结构缺陷,既没有穿透该层,也没有描绘氮化镓/氮化镓界面。?

??







讨论

? ?证据表明,在金属有机化学气相沉积同质外延生长氮极性氮化镓过程中形成的六角锥形小丘是由于反型畴的存在。事实上,在异质外延N极氮化镓中也观察到了类似的生长缺陷。发现这种IDs的镓极性核心比周围的氮极性基质生长速度更快,因此对金字塔小丘的形成和传播负责。我们的透射电镜结果证实了这一结论,而原子力显微镜的结果表明这些身份证件构成了很大的差异!同质外延期间原子层表面台阶的有效成核位置。这个因素可能与e有关!


文章来源:《辐射研究与辐射工艺学报》 网址: http://www.fsyjyfsgyxb.cn/zonghexinwen/2021/1009/1123.html



上一篇:《炬丰科技-半导体工艺》ZnO多晶薄膜异质结
下一篇:《炬丰科技-半导体工艺》KOH蚀刻对镓面极性n-G

辐射研究与辐射工艺学报投稿 | 辐射研究与辐射工艺学报编辑部| 辐射研究与辐射工艺学报版面费 | 辐射研究与辐射工艺学报论文发表 | 辐射研究与辐射工艺学报最新目录
Copyright © 2019 《辐射研究与辐射工艺学报》杂志社 版权所有
投稿电话: 投稿邮箱:
